催化剂的配制200 mL烷瓶中，加人10.2 g (0.1 mol)乙烯基二甲基硅醇，100 mL 无水四氢呋喃（THF)，在干燥队气流下将1. 0 g (0.14 mol)切细的金属锂丝分3次加 入后，室温下搅拌10 h。过滤，除掉过剩的金属锂，得下列式
的乙烯基二甲基桂醇锂THF溶液。然后，向这个丁?仔溶液中滴入由3511^1'1册与44.6 g六甲基环三硅氧烷配成的溶液，室温下搅拌反应24 h后，在0.4kPa下，50°C馏出 THF。得54 g下列式的透明油状催化剂：

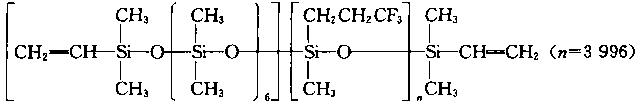

生胶的合成2L的烷瓶中，加入1560g (3. 33mol) 2，4，6—三甲基一2，4，6-三（3， 3,3—三氟丙基)环三硅氧烷,在干燥N2下加热至150 V，搅拌下加入1. 38 g (0. 025 mol) 上述配制的硅氧烷醇锂催化剂，并在150 X：继续聚合反应4 h。然后，将反应物在捏合机 中与10g (0. 031 mol)乙烯基二甲基氯硅烷/I，3-二乙烯基四甲基二硅氮烷=1.1/1.1 (摩尔比）的混合物，室温下混合lh，再15CTC搅拌lh，进行中和处理。得下列式的分 子链两末端乙稀基的氟硅橡胶生胶：
硫化试验100份上述合成制得的氟硅橡胶生胶，28份BET比表面积200 m2 /g的气 相法白炭黑，8. 5份运动黏度(25 °C)为80mm2/S的am—二羟基(3，3，3 —三氟丙基）申 基硅氧烷低聚物，在双辊机上混炼后，160°C处理2h，配成胶料。100份胶料，0.6份 2，5-二甲基_2，5—叔丁基过氧化己烷，在双辊机上混合后，165°C热压机上硫化lOmin
成试片，测得的物理性能：邵尔A硬度为38度，拉伸强度13.2MPa，伸长率530%, 100%定伸模量1. 1 MPa，撕裂强度21kN/m，压缩永久变形（180 °C/22 h) 30%。将试 片在ASTM No. 3油中，150 V侵IQ h后体积膨胀为3%。
