甲基苯基乙錄基硅橡胶生胶，也可简称为甲基苯基硅橡胶生胶，是二甲基硅氧烷链 节、甲基乙烯基硅氧烷链节与二苯基硅氧烷或甲基苯基硅氧烷链节的共聚物，其化学结构 的一部分如下式所示：
生胶的黏度（251) —般在15〜40kPa* s之间，相对密度、折射率，有随苯基含量增加而增高的规律。

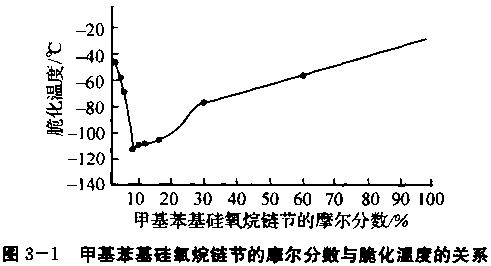

按苯基摩尔分数的不同，一般可分为低苯基硅橡胶生胶、中苯基硅橡胶生胶和高苯基 硅橡胶生胶3种。低苯基硅橡胶（苯基的摩尔分数为5%〜10%)，由于侧链引人少量体积 较大的苯基，打破了大分子链的规整性，阻碍硅橡胶分子链在低温下规整排列结晶的过 程，使硅橡胶具有优良的耐低温性能。图3-1为甲基苯基硅氧烷链节摩尔分数与脆化温 度的关系，表3-3为甲基苯基硅氧烷链节摩尔分数与低温性能的关系。
甲基乙烯基硅橡胶生胶的脆化温度一70 °C〜一80 °C。甲基苯基硅橡胶生胶中的甲基苯 基硅氧焼链节的摩尔分数为7. 5%时的脆化温度可达— 115 I，在—90 C可作为弹性体使 用。表3-3中的低温下转盘转动程度的数据，也表征了这种低温下的特性。
中苯基硅橡胶生胶（苯基的摩尔分数为15%〜25%)，髙苯基硅橡胶生胶（苯基的摩尔分数为30%〜50%)都具有高机械强度、阻燃、耐热、耐辐照的特性，并有随着苯基含 量增加，效果愈显著的规律。随着苯基的摩尔分数的增加，生胶的粘附性上升，胶料配制 工艺性能变差，并且苯基的摩尔分数的增加也会使硫化活性减退，特别明显的是胶料硫化后的橡胶弹性及压缩永久变形性能下降。
