甲基乙稀基硅橡胶生胶，也可简称为乙稀基硅橡胶生胶，是二甲基硅氧烷链节与甲基 乙烯基硅氧焼链节的共聚物，其化学结构的一部分如下式所示：

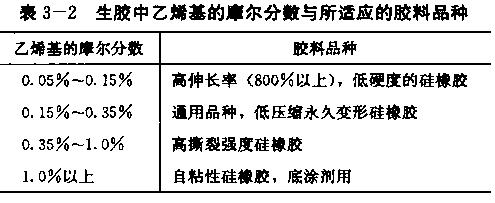

热硫化硅橡胶胶料用的生胶中，绝大部分是这类共聚物。其性能和状态与二甲基硅橡胶生 胶类似，有大致相同的相对密度、聚合度。通常在共聚物中甲基乙烯基硅氧烷链节的摩尔 分数为0. 05%〜0. 5%,即相当共聚物中每1万个硅氧烷链节中含有约5〜50个甲基乙烯 基硅氧烷链节。虽然不饱和基团含量这样少，但能有效地提髙硅橡胶的硫化活性；扩大了 使用有机过氧化物品种的范围，简化了原制品的硫化工艺；提高了硅橡胶制品的耐髙温老 化性，特别是髙温压缩永久变形性能和在密闭系统中的高温老化性能。表3_2为不同乙 烯基摩尔分数的生胶所适应的热硫化硅橡胶胶料品种。
近年来，甲基乙烯基硅橡胶 生胶分子链末端乙烯基二甲基硅 氧烷链节封端的类型已成为主流。 用这类生胶配制的胶料硫化后， 具有较髙的拉伸强度、撕裂强度 和回弹性，而且即能用过氧化物 硫化，也能用硅氢加成反应硫化。
