注：①酸25t：,頻率30 Hz,变形串为样品长度的2%,②前切弹性率，温度25 1C,频率5 Hz，压缩永久变形

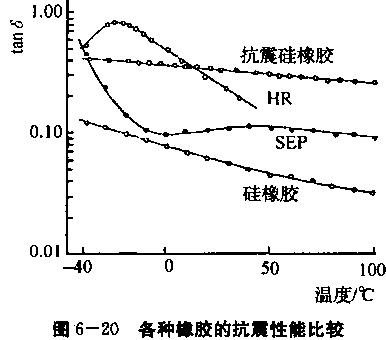

甲基乙烯基硅橡胶生胶中添加结构如式（24)、（25)或（26)的含苯基的低聚合度 «〜-二羟基聚二有机硅氧烷，可以降低混炼硅橡胶的回弹性，改进其对震动的传递率，满 足抗震性要求。

[例1] 100份甲基乙烯硅橡胶生胶[(CH3)2SiO链节摩尔分数为99.83%， (CH2=CH)(CH3)SiO链节摩尔分数0.15%, (CH2 =CH)(CH3)2Si01/2链节摩尔分数为 0. 02%,平均聚合度约10 000]中，加人40份比表面积为200 mVg的气相法白炭黑及10 份聚合度为4〜6的^^-二羟基聚甲基苯基硅氧烷，在捏合机中混炼均勻；在150 °C下热 混2h，配成胶料5。100份胶料5中加入0.5份双二五在双辊炼胶机上混炼均匀，在 10 MPa压力下于175 °C热压硫化15 min，硫化成厚12. 7 mm、直径29.0 mm的柱样；测 其回弹性（25 C)为33%。为比较，胶料5中的a，w—二经基聚甲基苯基硅氧烷代以聚合 度4〜6的—二羟基聚二甲基硅氧烷，其他不变，则硫化成的柱样的回弹性为51%。
表6—34是4，V—双（a,a—二甲基苄基)二苯胺对混炼硫橡胶性能的影响。由表6 — 34 可见，在胶料5配方中再添加4，4'一双（a，a—二甲基苄基)二苯胺，可使混炼胶的能量损 失系数提髙。

使用甲基乙燦基苯基硅橡胶生胶、同时添加2，6—二叔丁基一4一甲基苯酚配制的混炼 硅橡胶，硫化后的能量损失系数（tand)可进一步提髙。
[例2] 100份甲基乙烯基苯基硅橡胶生胶[(CH3)2SiO链节摩尔分数为89.85%， (CH2=CH)(CH3)SiO链节摩尔分数为0.15%、（GHASiO链节摩尔分数为10%，平均 聚合度约8 000]中，加人45份比表面积为200 m2/g.的气相法白炭黑、10份聚合度4-6 的《〜-二经基聚甲基苯基硅氧烷，在双辊炼胶机上混炼均匀，在捏合机中150 C下热混 2 h,配成胶料6。155份胶料中加入0. 5份二叔丁基过氧化物及表6—35中所示的2，6—二 叔丁基-4-甲基苯酚，在双辊炼胶机上混炼均匀，在100 MPa压力下于170 X：热压硫化 15 min后，测其性能，结果见表6-35。
