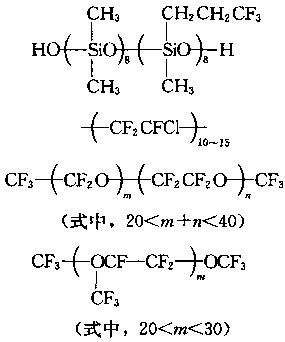

固体则没有效果。混炼硅橡胶中添加0.1-10份结构如式(5)〜(8)的含氟低聚物，不仅不会损 害硅橡胶的基本特征，而且还能赋予其髙硬度、高弹性、高抗撕性能。含氟低聚物可在生胶 与白炭黑以及白炭黑与白炭黑之间起到润滑作用，使混炼硅橡胶的耐动态疲劳性得到改善。 [例2] 100份甲基乙烯基硅像胶生胶[(CH3)2SiO链节摩尔分数为99.85%、

(CH2=CH)(CH3)SiO链节摩尔数为0.15%，（CH2=CH)(CH3)2SiOm链节封端，平均 聚合度约7 000]中，加入



表6—13含氟伯	:聚物的品种及用量对;1 含*低聚物	艮炼挂橡胶耐动态疲劳性的彩响
结构	用量/份	iWTb疋仲彼9?野爾/ JJ
式（5)	0,1	350
	3.0	620
	5.0	670
	10.0	700
式(6)	0. 05	300
	2.5	850
	3.0	730
	5.0	910
式（7)	3.0	600
式(8)	3.0	680
空白		140

同），在双辊炼胶机上混炼均匀；在170 X：条件下热压硫化10 min，制成试片。



测其100%定伸疲劳寿命，结果见 表 6—13。
100份上述胶料中分别加人1 份结构如式（9)〜（15)的含磷 化物[结构如式（10)的含磷化 物的用量为0.5份]及0.5份双 二五，在双辊炼胶机上混合均匀； 在170 °(：条件下热压硫化10 min, 制成试片。测其100%定伸疲劳寿 命，结果见表
